某化工廠室內鋼結構油漆防腐方案

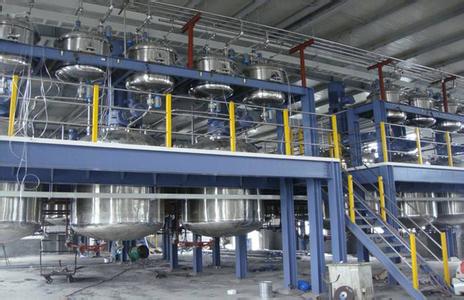

化工廠室內鋼結構油漆防腐方案，該化工廠鋼構采用預制件輕型鋼結構，不方便噴砂處理，除銹采用動力工具和人工打磨的方式結合，使用的環境有較高的濕熱蒸汽、堿性氣體。經雙方技術人員討論后，采用了我廠的環氧防腐油漆配套方案。

該方案的主要優點：耐水、耐潮濕、耐熱、熱汽，耐堿。其中底漆和中間漆在鋼結構預制件上噴涂，彩色環氧面漆在按照完畢之后噴涂。

該油漆配套方案也推薦用于耐水、耐濕熱、耐堿性其他腐蝕、耐有等室內設備的防腐涂裝。

一、 鋼結構予制

將所用鋼結構的型鋼、予制件、板料按圖紙下料。

二、 鋼結構予制件防腐

1、將已下料的鋼結構件噴砂除銹達Sa2.5級。

2、噴砂后的予制件在4小時內涂刷環氧鐵紅底漆，厚度≥40µm。

3、予制件的予焊接部位(焊接時的焊道兩側)予涂可焊性無機富鋅漆，厚度≥25µm。

4、鋼結構予制件底漆表干后，涂刷環氧云鐵中層漆，厚度≥60µm。

三、 化工廠鋼結構焊接施工，吊裝和焊接時盡量給予適當保護，減少損傷，減輕修補工作量。

四、全裝置焊接安裝完成后整體防腐

⑴裝置焊接安裝后，手工將焊道清理。

⑵對焊道和碰傷處修補底漆和中層云鐵漆。

⑶全裝置修補后，云鐵漆層完整無漏損處，按甲方要求的顏色刷涂或噴涂彩色環氧面漆兩遍，每遍間隔時間16小時以上(以前遍表干為準)每遍厚度≥60µm。

五、質量檢查 按SY/T0319-98標準驗收

1、表觀檢查，全裝置防腐層均勻，無漏涂。

2、厚度檢查，平均厚度在200µm，最小厚度180µm.

某化工廠室內鋼結構油漆防腐方案來源：http://www.luweian.cn/jdal/20170912/151.html

相關連接內容：
